Расчет источника тепла

Общая информация по проекту:

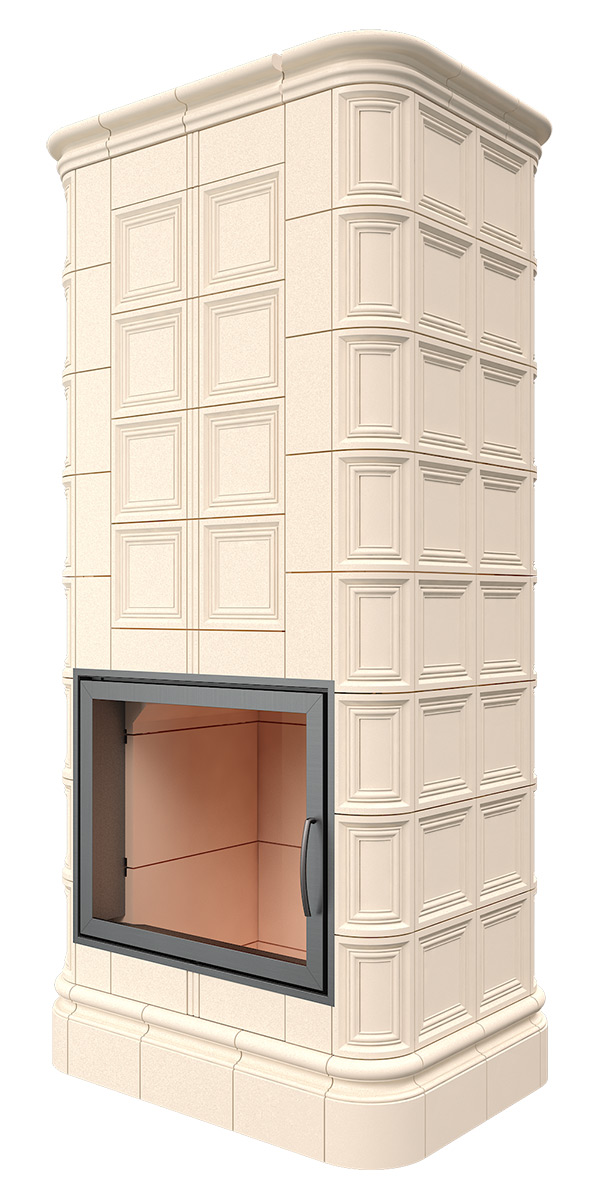

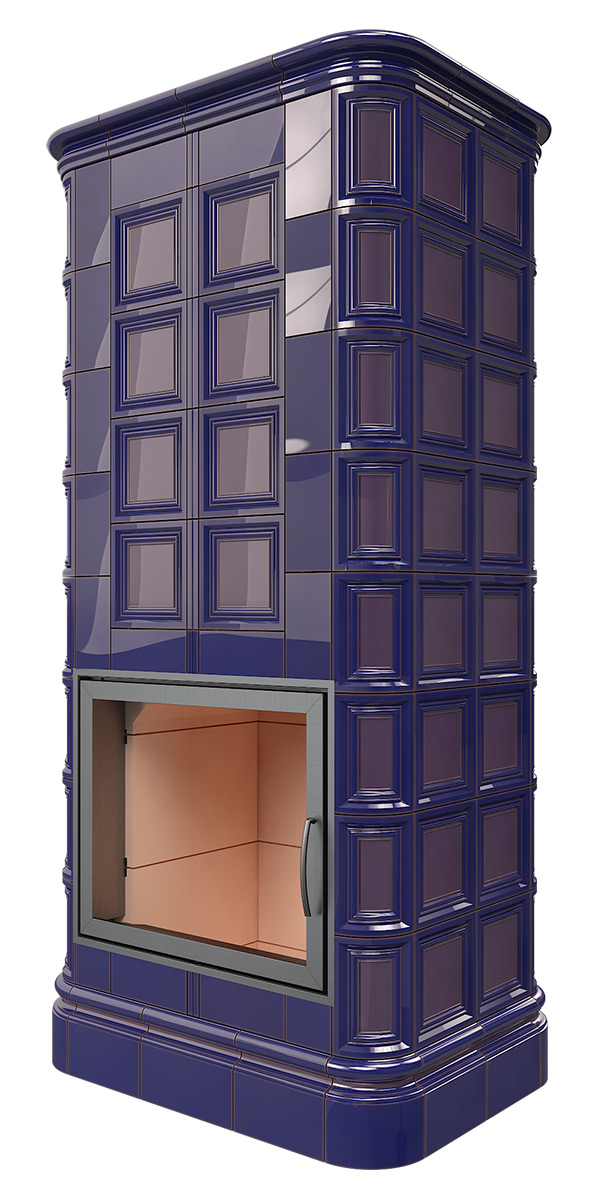

Название: Теплоаккумулирующая печь 4кВт
Сотрудник: GM
Дата: 11.08.2017
Клиент:



Улица:



Город:



Телефон:



Геодезическая высота: 250 м
Примечания:

Печь

Топка (заводской готовности, данные производителя)

Изготовитель, тип: Wolfshoher Tonwerke GmbH 81C0.KG, топка подовой печи рассчитанная на 10-15 кг дров
Тип топлива: колотые дрова (23,1% влажность)
Требуемая тяга в топке: 6 Па
Температура на выходе из топки: 550 °С
Тепловая мощность горения: 32 кВт
Макс. кол-во топлива: 10 кг
Сечение подвода воздуха на горение: 205 см2
Ширина пода топки: 0,58 м
Глубина пода топки: 0, 4 м
Высота топки: 0,7 м
Ширина- /высота des Feuergeschranks: 0,62 / 0,51 м

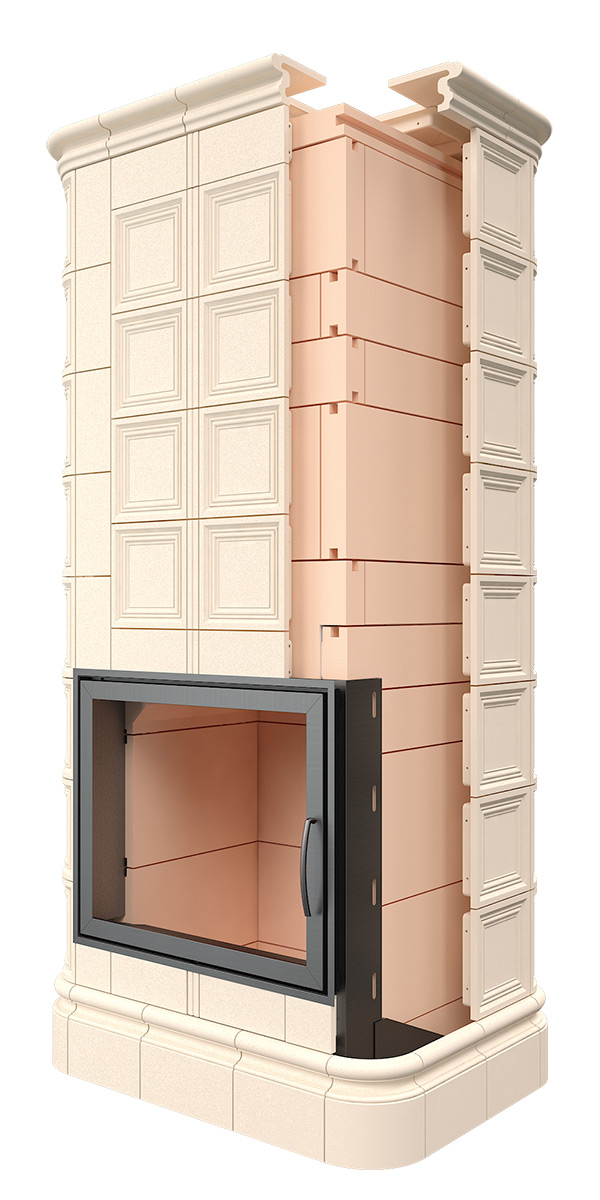

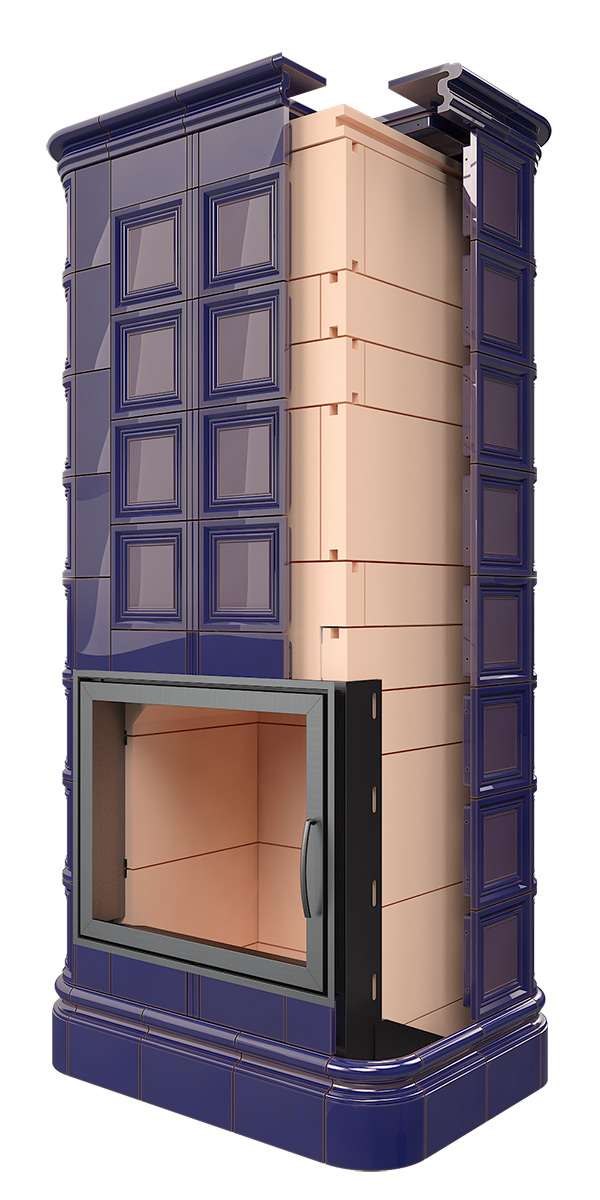

Дополнительные поверхности нагрева (каналы для дымовых газов)

Фактическая длина дымовых каналов: 4,2 м

Описание прямых участков дымовых каналов

Направление движения газов

Длина (м)

Форма

A(см)

B(см)

Высота (м)

Повороты (˚)

Стенки канала

Камера
нагрева

1. вперёд

0,35

Прямо-угольный

58

10

0,0

0

3 стороны+1
примыкающая поверхность канала
60 мм Wolfshöher HBO+
30 мм Wolfshöher HBO+



2. наверх

0,6

Прямо-угольный

58

9

0,6

0

4 стороны+1
примыкающая поверхность канала
60 мм Wolfshöher HBO+
30 мм Wolfshöher HBO+



3. вниз (назад)

0,45

Прямо-угольный

25

15

-0,45

0

4 стороны+1
примыкающая поверхность канала
60 мм Wolfshöher HBO+
30 мм Wolfshöher HBO+



4. наверх
(влево)

0,45

Прямо-угольный

25

11

0,45

0

4 стороны+1
примыкающая поверхность канала
60 мм Wolfshöher HBO+
30 мм Wolfshöher HBO+



5. назад
(влево)

0,45

Прямо-угольный

25

10

-0,45

0

4 стороны+1
примыкающая поверхность канала
60 мм Wolfshöher HBO+
30 мм Wolfshöher HBO+



6. наверх
(влево)

0,75

Прямо-угольный

25

10

0,75

0

4 стороны+1
примыкающая поверхность канала
60 мм Wolfshöher HBO+
30 мм Wolfshöher HBO+



7. вперед

0,2

Прямо-угольный

20

20

0,0

0

4 стороны+1
примыкающая поверхность канала
60 мм Wolfshöher HBO+
30 мм Wolfshöher HBO+



8. направо

0,45

Прямо-угольный

20

20

0,0

0

4 стороны+1
примыкающая поверхность канала
60 мм Wolfshöher HBO+
30 мм Wolfshöher HBO+



9. направо

0,3

Прямо-угольный

20

20

0,0

0

4 стороны+1
примыкающая поверхность канала
60 мм Wolfshöher HBO+
30 мм Wolfshöher HBO+



10. налево

0,2

Прямо-угольный

20

20

0,0

0

4 стороны+1
примыкающая поверхность канала
60 мм Wolfshöher HBO+
30 мм Wolfshöher HBO+



Движение дымовых газов: (направление указано стрелками на схеме)

Печь теплоаккумулирующая OFFEN 4 SK OIBN



Сечение необходимого байпаса/газового шлица: 27 см2
Требуемое давление (тяга) дополнительной поверхности нагрева: 14,72 Па

Проверка соответствия нормам DIN EN 13384-1:

Массовый поток дымовых газов: 25 г/с
Температура дымовых газов навходе в дымовую трубу: 248,2 °С
Общее требуемое давление (тяга): 20,72 Па
