Теплоаккумулирующий камин как разновидность подовой печи

Что такое теплоаккумулирующий камин?

Теплоаккумулирующий камин это:

  • Здоровье (нет движения пыли)
  • Забота об окружающей среде (отопление натуральным возобновляемым древесным топливом)
  • Комфорт (всего лишь 1 топка в день позволяет сохранить тепло до самого вечера)
  • Экономичность (высокий КПД за счет лабиринта дымовых каналов)
  • Современные технологии и дизайн

Мение профессионального печника

Это камин с большим подом, имеющий современный внешний вид и обогревающий жилую комнату мягко, без перегрева. Его преимуществом служит тот факт, что, придя вечером домой после работы, вы находите комнату все еще теплой - ведь камин продолжает излучать тепло.

Это модно и современно!

Это модно и современно!

Легкий монтаж. Быстрый разогрев. Экономия энергии.

DТ = 200К - 700К

Q = 420 х 0,28 х 400

Q = 47,040 кВч

Горячие дымовые газы движутся по каналам и отдают своё тепло. В результате теплоотдача конструкции на 100% больше, чем в случае с отдельно стоящим камином.

Легкий монтаж. Быстрый разогрев. Экономия энергии.

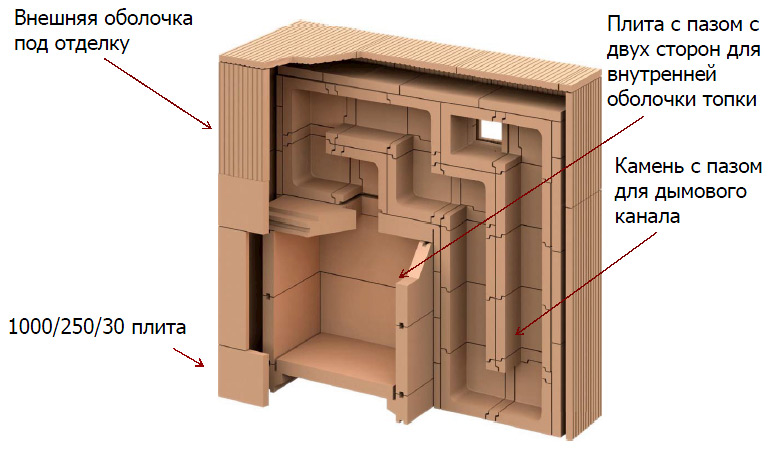

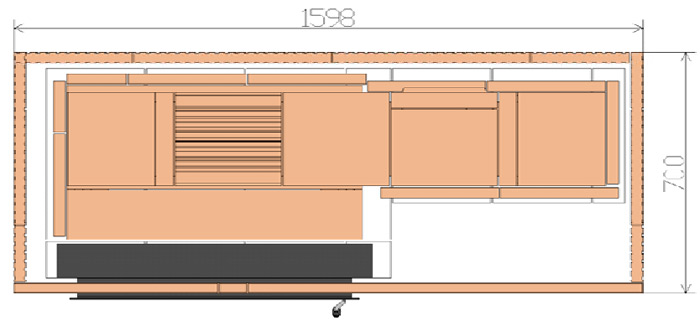

План камина

План камина

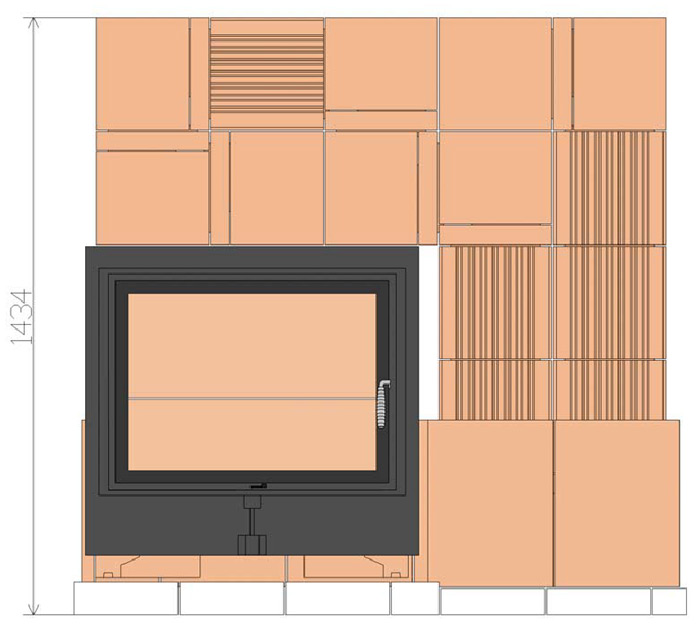

Фасад камина

Фасад камина

Расчет подовой печи

Расчет подовой печи

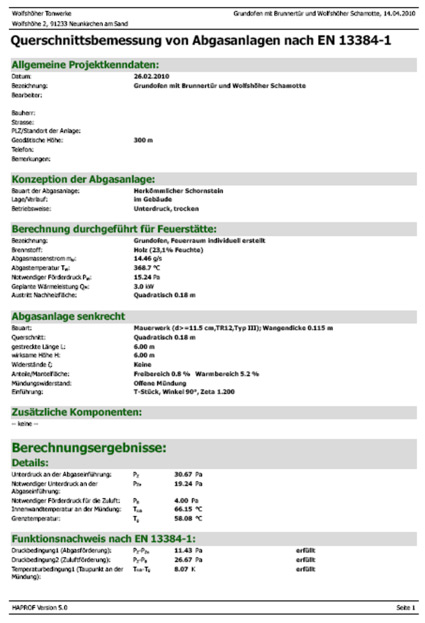

Подбор поперечного сечения конструкции дымовых каналов в соответствии с EN 13384-1.

Подовая печь с дверцей Brunner и шамотом

Общие данные о проекте:

Дата

24.02.2010

Описание

подовая печь с дверцей Brunner и шамотом

Обработчик



Строительная компания/застройщик



Улица, дом



Город



Геодезическая высота

300 м

Телефон



Примечание



Концепция дымоходной системы:

Вид конструкции

прямая отдельно стоящая труба

Местоположение

в здании

Режим эксплуатации

разрежение, сухой



Расчет, проведенный для источника тепла:

Обозначение

подовая печь с индивидуальной топкой

Топливо

дрова; 23,1% влажности

Массовый приток дымовых газов, m

14,46 г/с

Температура дымовых газов, Т

368,7°С

Требуемое давление (тяга), Р

15,24 Па

Тепловая мощность по проекту, Q

3,0 кВт

Сечение дымовых каналов

квадратное, 0,18 м

Конструкция дымовой трубы вертикальная

Тип

кирпичная кладка (d>ll,5 cm, TR=12, тип 3), толщина стенки 0,15 м

Сечение

квадратное, 0,18 м

Общая длина, L

6 м

Эффективная высота, Н

6 м

Сопротивление

нет

Сопротивление в устье

открытое устье

Подключение

тройник 90°, ξ=1,200

Дополнительные компоненты:

нет



Результат расчета:

Детали:

Разрежение на входе в дымовую трубу

30,67 Па



Требуемое разрежение на входе в

19,24 Па

дымовую трубу



Требуемое давление приточного воздуха

4,00 Па

Температура внутренней стенки в устье

46,15°С

трубы



Граничная температура

54,08 °С

Указания к применению по EN 13384-1

Условия по давлению 1 (по дымовым газам)

11,43 Па

выполнено

Условия по давлению 2 (по воздуху)

26,67 Па

выполнено

Условия по температуре (tp в устье)

8,07 К

выполнено

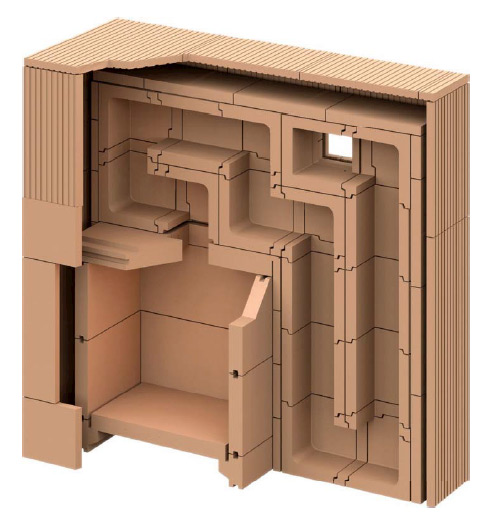

Топка: плиты с пазами с двух сторон

Топка: плиты с пазами с двух сторон

- Плита;
- Ригель;
- Смесь.

Топка: плиты с пазами с двух сторон

- Газоплотность;
- Увеличение аккумулирующей массы.

Топка: плиты с пазами с двух сторон

- Опорный камень;
- Плита перекрытия топки для защиты потолка.

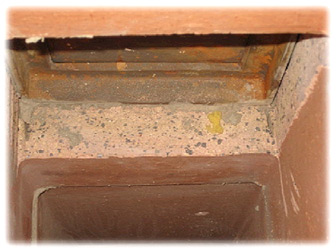

Растопочная заслонка. Установка обязательна.

Растопочная заслонка
Растопочная заслонка

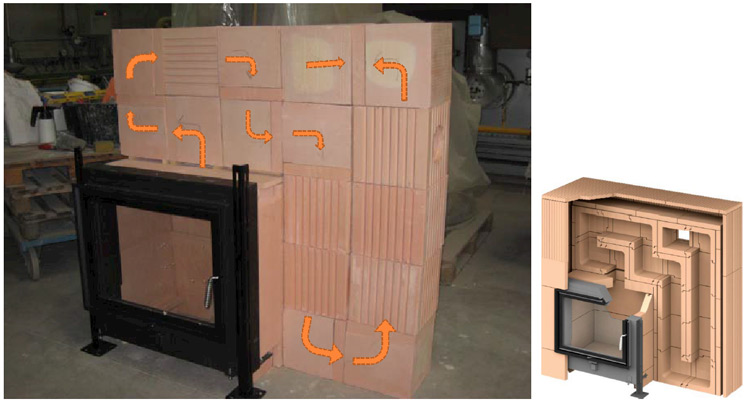

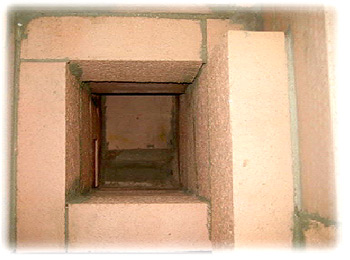

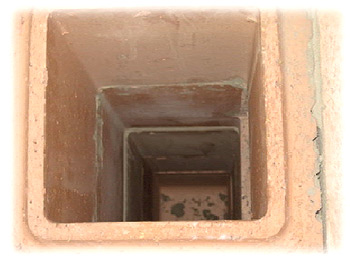

Дымовой канал

Дымовой канал - в традиционном исполнении из кирпича

в традиционном исполнении из кирпича

Дымовой канал - в современном исполнении из готовых заводских элементов

в современном исполнении из готовых заводских элементов

Монтаж быстрее и проще.

Дымовой канал

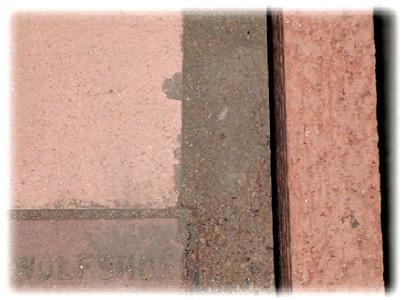

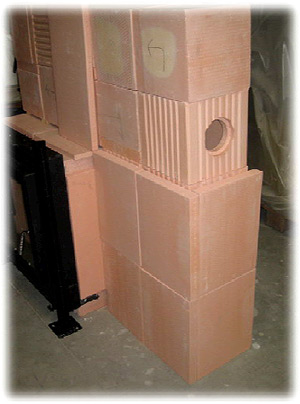

Зазор в области дымовых каналов

Зазор в области дымовых каналов

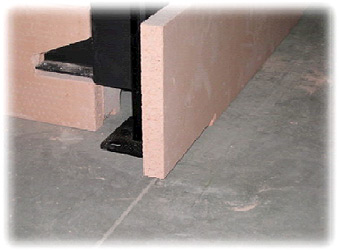

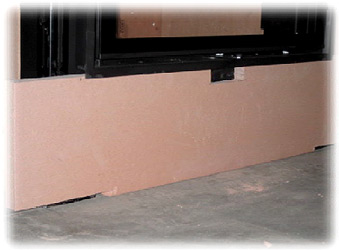

Зазор в области топки 4 см

Зазор в области топки 4 см

Зазор без движения воздуха

Зазор без движения воздуха

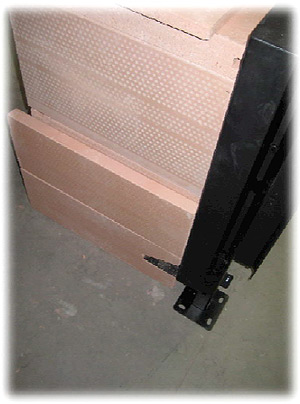

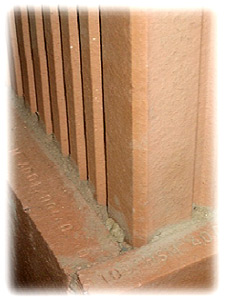

Зазор при монтаже профилированной

Зазор при монтаже профилированной
внешней поверхности канала

При монтаже первого погонного метра дымового канала предусмотреть зазор минимум 3 см.

При монтаже первого погонного метра дымового канала предусмотреть зазор минимум 3 см.

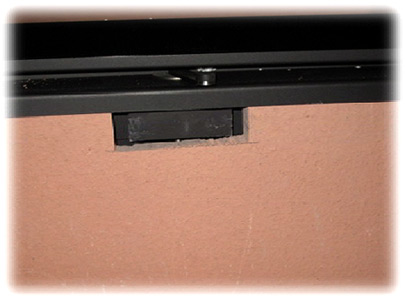

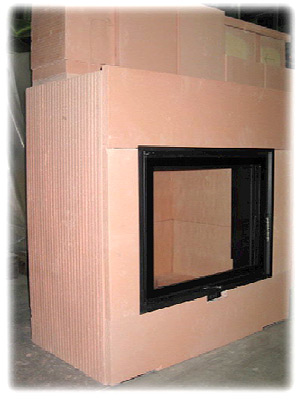

Монтаж дверцы

При монтаже первого погонного метра дымового канала предусмотреть зазор минимум 3 см.

Линейное расширение

Монтаж дверцы
Линейное расширение

Монтаж дверцы

Монтаж дверцы

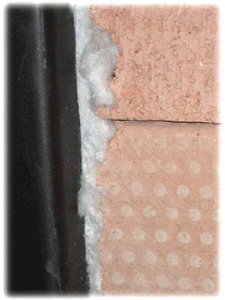

Очень важно предусмотреть уплотнение между металлической конструкцией дверцы и шамотом при помощи неорганического волокна

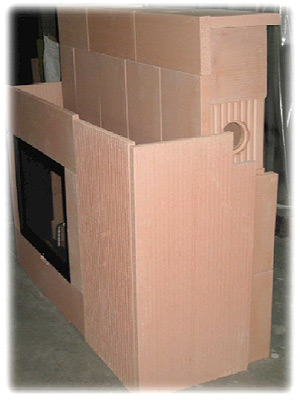

Внешняя оболочка из шамотных плит НВО+ толщиной 3 см

Внешняя оболочка из шамотных плит НВО+ толщиной 3 см
Внешняя оболочка из шамотных плит НВО+ толщиной 3 см
