Шамотные изделия для печей и каминов
Плиты с пазом с двух сторон

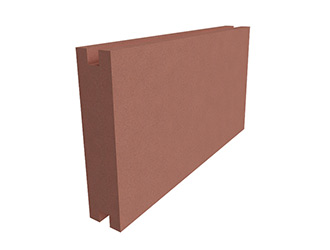

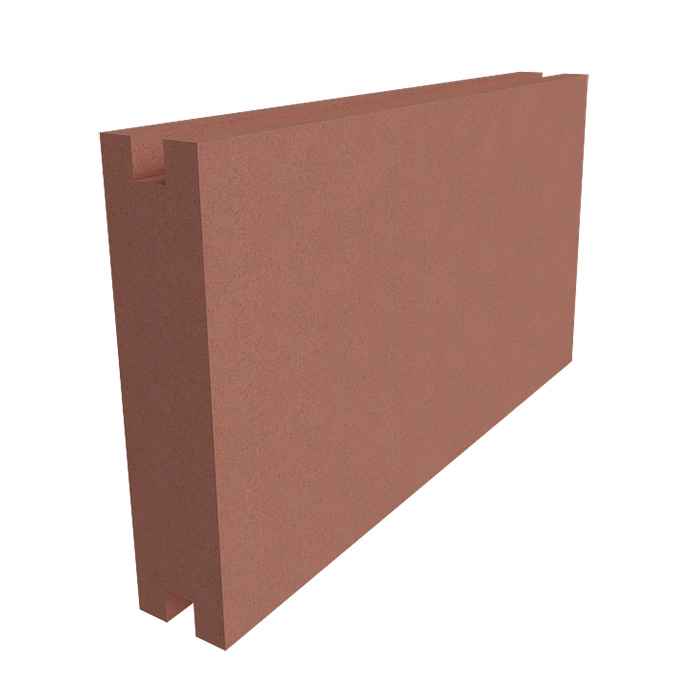

Плиты с пазом с двух сторон - это плиты из шамота с пазами в виде трапеции по толщине стенки 60 мм. Эти плиты с пазом с двух сторон прекрасно подходят, прежде всего, для монтажа потолка топочного пространства. Преимущество их использования заключается в том, что благодаря «уплотнению лабиринта» (в паз в качестве уплотнения укладывается шамотный ригель) достигается дополнительная плотность и прочность. Благодаря ригелю такое соединение с геометрическим замыканием позволяет собрать потолок топочного пространства, состоящего из нескольких пластин и швов, без потери плотности и сцепления. Это прекрасное соединение для грубой керамики, если учесть её статическую прочность и устойчивость к изменениям температуры. Отсутствие сводчатой формы потолка топки одновременно исключает силы давления на боковые стенки, направленные наружу, возникающие при сводчатой конструкции.
Использование плит с пазом с двух сторон чрезвычайно облегчает также строительство топок теплоёмких печей. Большие форматы помогают сократить рабочее время, а соединение плит с геометрическим замыканием - создавать прочные долговечные топочные конструкции. Комбинация из 11 форматов плит с пазом с двух сторон позволяет реализовать почти любую высоту топочного пространства с подходящим по размерам отверстием для дверцы. Благодаря распиловке плит устанавливается нужная ширина и глубина топочного пространства.
Ассортимент плит с пазом с двух сторон
Артикул |
Название |
Длина х Ширина х Толщина в мм |
2933 |
Плита с пазом с двух сторон |
500 x 124 x 60 |
2934 |
Плита с пазом с двух сторон |
600 x 124 x 60 |
2871 |
Опорный камень |
600 x 124 x 60 |
2935 |
Плита с пазом с двух сторон |
500 х 200 х 60 |
2936 |
Плита с пазом с двух сторон |
600 х 200 х 60 |
2937 |
Плита с пазом с двух сторон |
500 х 250 х 60 |
2938 |
Плита с пазом с двух сторон |
600 х 250 х 60 |
1568 |
Плита с пазом с двух сторон |
500 х 300 х 60 |
1569 |
Плита с пазом с двух сторон |
600 х 300 х 60 |
1570 |
Плита с пазом с двух сторон |
750 х 300 х 60 |
Плиты с пазом с двух сторон из шамота марки НВО+
Плиты с пазом с двух сторон
Необходимые ригели входят в объём поставки
Перекрытие для дверцы (из шамота марки НВО+ из плиты с пазом с двух сторон шириной 200 мм)
Артикул 2596
Перекрытие дверцы
756x200x60 мм
Если Вы должны перекрыть вырез в кладке, предназначенный для дверцы топки, для вентиляционной решётки, или какого-то особого - отверстия, Вам необходим специальный элемент. Перекрытие дверцы (из шамота марки НВО+) имеет длину, достаточную для всех случаев использования, которую всегда можно уменьшить. Высота и конструкция паза подходят к нашим новым камням с пазом и выступом толщиной 60 мм. В случае необходимости вместо стандартной плиты 200 мм можно использовать плиты с большей шириной. Вы также можете вырезать пазы в определённом месте камня вручную для улучшения углового соединения.
Решение по монтажу потолка топки при помощи опорного камня с двумя пазами
Артикул 2871
Опорный камень с двумя пазами
600x124x60 мм
Если опорные камни установлены слева и справа, то установка (или замена) потолка топки возможна без каких-либо проблем. Свободно уложенные без раствора промежуточные плиты при очистке или замене поднимаются с одной стороны, и вынимаются. До четырёх таких промежуточных плит, установленных друг над другом, без проблем можно достать через дверцу топки.
Эти новые камни из шамота марки НВО+ представляют собой убедительное техническое решение для потолка топки, и сокращают объём работ.
